Parafudr Nedir? Çalışması, Çeşitleri ve Özellikleri

Bir güç hattındaki akım akışı bir noktada arttığında, elektrik dalgalanmaları meydana gelecektir. En popüler dalgalanma yıldırım nedeniyle meydana gelebilir, çünkü bazen yıldırım bir elektrik dalgalanmasına neden olabilir. Bir yıldırım fırtınası boyunca, bir güç kaynağına yakın bir yere yıldırım düşebilir ve bir güç hattı sırasında voltaj beslemesini etkileyebilir. Bazen bir elektrikli cihaz, güç kaynağından ayrılarak yıldırım dalgalanma etkilerinden korunabilir.

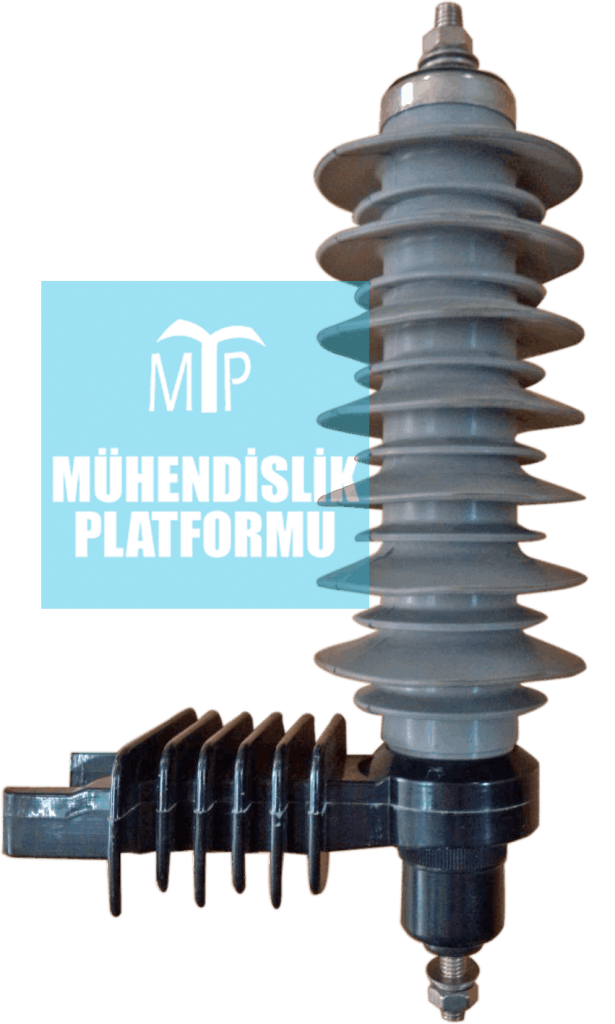

Parafudr Nedir?

Tanım: Elektrik güç sistemini yıldırımın neden olduğu dalgalanmalardan korumak için kullanılan koruyucu bir cihaz, parafudr olarak bilinir. Yüksek gerilim ve toprak olmak üzere iki terminal içerir. Güç sisteminden bir elektrik dalgalanması parafudr’dan geçtiğinde, büyük bir voltaj akımı doğrudan izolasyona gidebilir, aksi takdirde sistemi hasardan korumak için toprak terminaline gidebilir.

Parafudr Çalışma Prensibi

Parafudr’un Çalışması, belirli bir elektrik sistemine yıldırım veya güç dalgalanması çarptığında , bu cihazlar sabit bir voltaj aralığında çalıştığı için tüm sisteme ve bu sisteme bağlı elektrikli cihazlara zarar verir.

Elektrikli cihazların çektiği gerilim sabit gerilimden yüksekse hasar görür ya da patlar. Bu durumun üstesinden gelmek için, cihazları hasardan korumak için bir parafudr kullanılır, çünkü büyük voltajın elektrik sisteminden geçmemesini sağlar.

Dolayısıyla bu, bilgisayarları ve diğer elektronik ekipmanı geçici voltajları veya veri kablolarındaki veya elektrik gücündeki dalgalanmaları bir anahtarlama dalgalanmasından/yıldırımdan korumak için kullanılan voltajla etkinleştirilmiş bir cihazdır. Bu parafudurun çalışması, elektronik cihazlarda dolaşmak yerine ek voltajın topraklama kablosuna yönlendirilmesiyle yapılabilir.

Parafudr Nasıl Kurulur?

Genel olarak parafudrların montajı, bir konutta veya binada kullanılan elektrik sistemini dışarıdan meydana gelen aşırı gerilim etkilerinden korumak için bir elektrik sayacının yakınına yapılabilir.

Güç kaynağına bağlı diğer elektrikli cihazları korur, ancak arızalı kablolamadan kaynaklanan dalgalanmalara karşı tam koruma sağlayamaz, aksi takdirde evlerde veya ofislerde kullanılan elektrikli cihazların genel çalışması.

Parafudr Çeşitleri

Bunlar, yapılarına göre sekonder, dağıtım, ara ve istasyon sınıfı gibi çalışma özelliklerine göre farklı tiplerde mevcuttur.

İkincil Durdurucu

Bu durdurucu tarafından kullanılan voltaj besleme oranı 1000V’nin altındadır. Bu durdurucu, ikincil bir dalgalanmadan korunmak için kullanılır. Bir transformatörün arıza oranı %0,4 ile %1 arasında değişebilir. Ve tüm trafo arızalarının %50 ila %70’i alçak gerilim dalgalanmalarından kaynaklanabilir.

Ev içinde aksi halde servis girişinde kullanılan sekonder aşırı gerilim koruma, servis trafosuna ekstra aşırı gerilim sorumluluğu doğuracaktır. İkincil bir durdurucu kullanıldığında, transformatörün arıza oranları, büyüklük sırasına göre radikal bir şekilde azaltılabilir.

Dağıtım Durdurucuları

Dağıtım durdurucuları 1 kV ile 36 kV arasındadır. Dağıtım parafudrları, yağ altı, dirsek ve hücre montajlı gibi transformatörlerde kullanılır.

Daha az yıldırım uygulamalarında normal görev parafudr, yüksek yıldırım uygulamalarında ağır hizmet tipi parafudr, dağıtım hattının havaiden yeraltına geçtiği her yerde yükseltici kutup parafudur ve son olarak tüm havai uygulamalarda evrim parafudr kullanılır.

Ekipman ve yer altı kablosu tarafından gözlemlenen voltaj dalgalanmasını durdurmak için yükseltici direk tipi durdurucu kullanılabilir.

Ara Durdurucular

Bu tip durdurucular daha iyi deşarj gerilimleri sağlar ve yüksek bir arıza akımına direnç özelliği içerir. Bu durdurucuların gerilim değerleri 3 kV ile 120 kV skalasındadır.

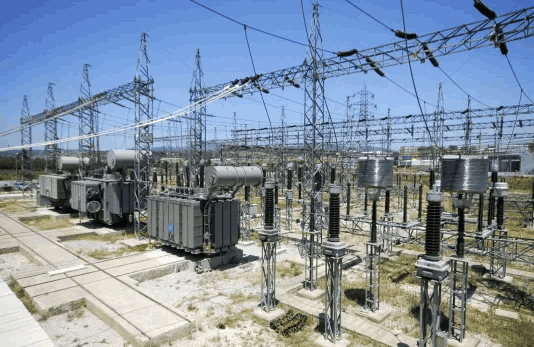

İstasyon Sınıfı Durdurucular

Bu tipleri, tüm parafudrlar arasında en iyi çıkış gerilimlerini verecektir. Yüksek akım işleme ve en yüksek arıza akımı direnci yeteneği sağlar. Bu durdurucuların voltaj değerleri 3 kV ile 684 kV arasında değişmektedir.

Parafudr Arıza Modları

Parafudr arızası evlerde kısa devrelere neden olabilir. Çoğu durumda, sistemin iç yapısı hasar gördüğünde dielektrik arıza nedeniyle bir arıza meydana gelir. Bu nedenle durdurucu yıldırım, normal sistem gerilimi, anahtarlama aşırı gerilim aşırı gerilimi gibi uygulanan gerilime dayanamaz. Bunda nem önemli bir rol oynar. Çünkü nem kaçak akımı, termal ısınmayı artıracak ve deşarja neden olacaktır. Parafudr arızaları, sızdırmazlık hatası, nem girişi, Parafudr’daki nemin etkisi gibi sebeplerden kaynaklanabilir.

Parafudrun Özellikleri

Bunun elektriksel özellikleri aşağıdakileri içerir.

• Kıvılcım aşındıktan sonra akım akışının kesildiği bu durdurucu üzerindeki gerilim, yeniden kapama gerilimi olarak bilinir.
• 50 Hz/60 Hz aralığında en yüksek güç frekansına sahiptir.
• Maksimum sabit çalışma voltajı
• Anma kısa devre akımı
• Nominal deşarj akımı ve değerler 5 kA, 10 kA ve 20 kA’dır.
• Bunlar toprakla olduğu kadar yaşam iletkenleri arasında da bağlantılıdır.
• 52 kV üzeri parafudrların montajı yapılırken deşarj operasyon sayaçları ile beslenebilir.

Sık Sorulan Sorular

Dalgalanma akımını boşaltarak cihaz üzerindeki gerilimi sınırlamak için kullanılan koruyucu cihazlardır. Parafudr uygulamaları esas olarak evleri trafo merkezlerine korumayı içerir . Bunlar evlerde CB’lere (circuit breaker – devre kesiciler) monte edilir, ped monte edilir, direğe monteli transformatörler ve trafo merkezlerine monte edilir.

Kaynak: https://www.elprocus.com/what-is-a-surge-arrester-working-types-and-its-characteristics/
