3 Fazlı Motoru 1 Fazda Çalıştırma Nasıl Yapılır?

Motorlar üretim ve kullanım alanlarına göre çeşitli özelliklerde üretilmektedir. Elbette ki amaç motoru elektriksel bir güç ile döndürüp mekanik bir güç elde etmektir. Şimdi ki yazımızda 3 fazlı motoru 1 fazda çalıştırma yöntemini inceleyeceğiz. Başka bir deyişle, 380V motoru 220V gibi çalıştırma nasıl yapılır onu göreceğiz.

3 Fazlı Motoru 1 Fazda Çalıştırma

380V bir 3 fazlı motoru 220V 1 fazlı asenkron motor gibi çalıştırma işleminin ilk adımlarından birincisi şu şekildedir;

• Motor klemens kutusunda motorun yıldız üçgen bağlantı şekline göre çalıştırma işlemi yapabiliriz. Aşağıdaki görselde yıldız veya üçgen bağlantıya göre kondansatörü nereye koyacağınızı göreceksiniz.
• Motor gücüne bağlı ilk kalkış ivmesini vermesi adına bir kondansatör bağlamamız gerekiyor. Bu sebeple kondansatör değerini belirlememiz gerekmektedir.

Evlerimizde 3 fazın olmadığını biliyoruz. Peki bu motoru evlerimizde nasıl çalıştırabiliriz? 3 fazlı bir motoru bir fazlı olarak evlerimizde nasıl çalıştırabiliriz?. Ben bunu çalıştırmak istiyorum derseniz. Yapacağınız işlemler şu şekilde olacaktır.

3 Fazlı Asenkron Motor 1 Fazda Çalıştırma

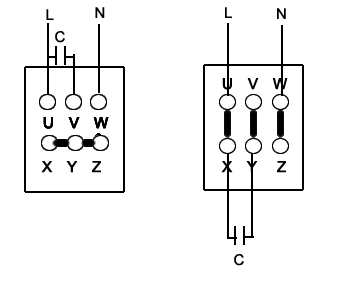

Yıldız veya üçgen bağlantılı motorun klemens kutusu görüntüsünü yukarıda görüyoruz. “C” bir kondansatörü temsil etmektedir. Bu kondansatör ile motorun kalkışı sağlanmaktadır. 3 Fazda 120 dereceli farkla elde edilen bu dönme ivmesini burada kondansatör gerçekleştirmektedir.

Kondansatör Seçimini Nasıl Yaparız?

• Küçük güçlü motorlar için, 1 kW başına 55µF ±5,
• Büyük güçlü motorlar için, 1 kW başına 95µF ±5,

Şunu unutmamalıyız ki 3 fazlı bir motoru eğer 1 fazlı olarak çalıştırıyorsanız motorun gücü yarı yarıya düşecektir. 3 fazdaki tam güç karşılığını bizlere vermez.

Motor Dönüş Yönünü Nasıl Değiştiririz?

Motorların dönüş yönlerini değiştirmek istersek, faz girişlerinin yerini değiştirmemiz yeterli olacaktır.

• Yıldız bağlantısının bir önceki şeklinde “L” fazı V klemensindeydi. “U” klemensine taşındı.
• Üçgen bağlantısının bir önceki şeklinde “L” fazı V klemesindeydi. “U” klemensine taşındı.

Bu yazımızda 3 fazlı asenkron motoru 1 fazda çalışma yönteminin nasıl yapıldığını ele aldık. Aynı zamanda motorun dönüş yönünün de nasıl yapılacağını öğrenmiş olduk.
