Analog Input Output Ekleme S7-1200

Analog Input Output Ekleme S7-1200

Siemens TIA Portal programında analog input output modüllerini nasıl ekleme işlemi gerçekleştiririz? Yazıya geçmeden önce bundan önceki yazılarımda yeni proje nasıl hazırlanacağını ve PLC cihazının nasıl ekleneceğine dair bilgileri görsel olarak aktarmıştım. Aşağıdaki linklerden ulaşabilirsiniz;

Yeni Proje Oluşturma ve PLC Ekleme

Siemens TIA Portal üzerinden yukarıda yer alanları deneyimledikten sonra bu yazı içeriğindekileri incelemenizde fayda görüyoruz. Ayrıca S7-1200 serisi için analog giriş/input ve çıkış/output modüllerini eklemeyi göreceğiz. Sonuç olarak Project Blocks bölümünde yer alan Main[OB1] içeriğine giriş yapacağız.

Burada yazacağımız projenin detaylarını görebileceğimiz bir yer olduğunu söyleyebilirim. Bizi bir Ladder diyagramı diye adlandırılan bir yazım dili ekranına sahip network karşılayacaktır. Burada favori kısımlarında yer alan kodları göreceğiz. Bu kodlar yazım esnasında bizim işimizi daha hızlı gerçekleştirmemiz için düzenlenebilir bir alandır.

Sonuç olarak yukarıda yer alanları görsel ile destekleyerek devam edelim.

Eğer Siemens TIA Portal yazılımına sahip değilseniz aşağıdaki linkten indirebilir ve kurulum yapabilirsiniz.

Siemens TIA Portal V16 Download ve Kurulum

Download TIA Portal V16 Kurulum

Analog Input Output Modül Ekleme (S7-1200)

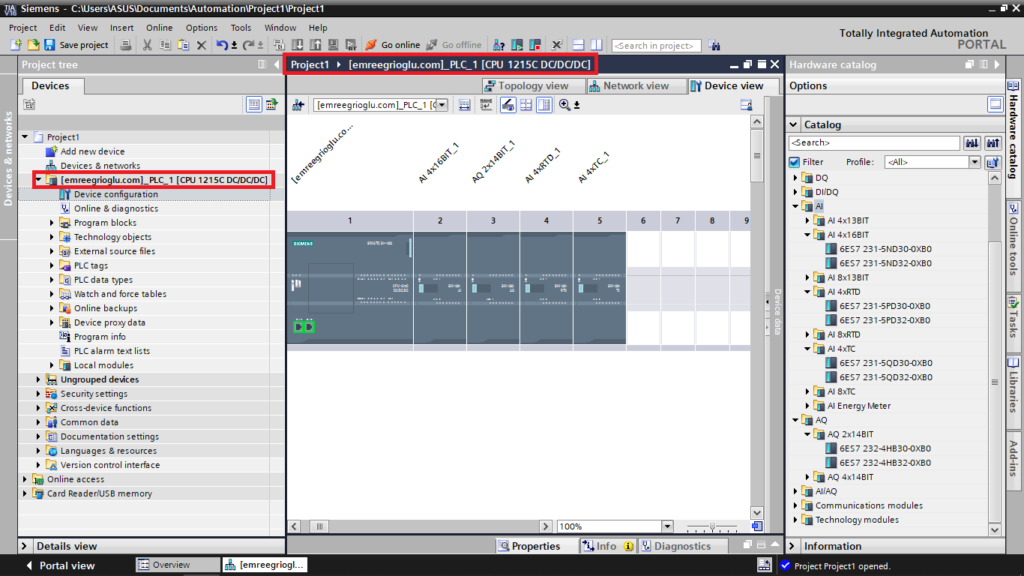

Aşağıdaki görselde S7-1200 serisi olan S7-1215 DC/DC/DC plc eklemesi mevcuttur. Başka bir deyişle ilk PLC ekleme sonrası analog input output modülleri mevcut değildir. Yani önceliğimiz bunları eklememiz gerekir.

thumbnail
Önerilen Yazı
[Hazır Kodlar] PLC Fonksiyon Blokları S7-1200 S7-1500
Analog Input Output Ekleme - Siemens TIA Portal PLC Dashboard
Analog Input Output Ekleme – Siemens TIA Portal PLC Dashboard

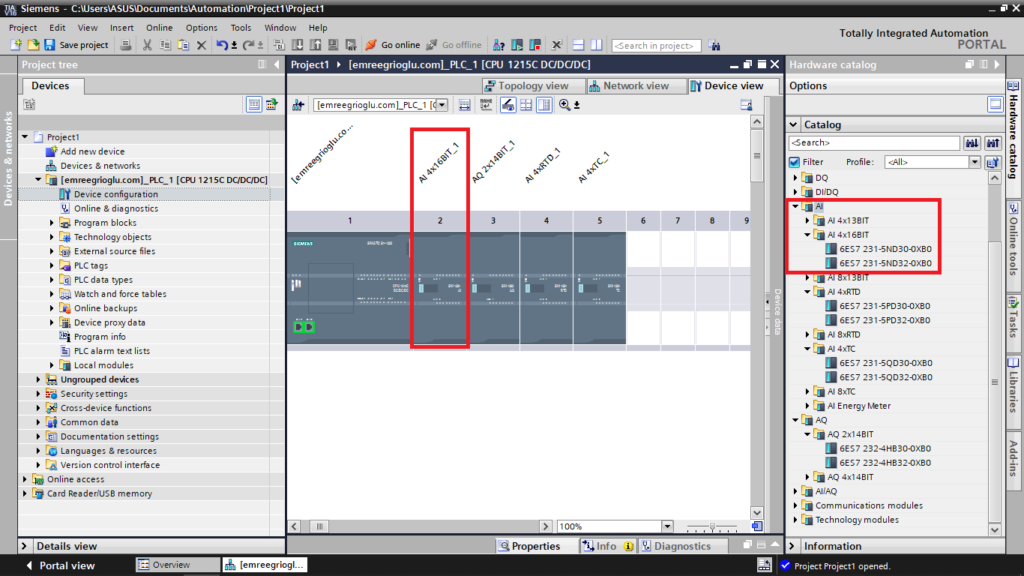

Analog Input Modül Ekleme

Aşağıda bir analog input modülü ekliyoruz. Ayrıca eklenen modül detayları aşağıdaki gibidir.

  • AI 4x16BIT – Input
  • 6ES7 231-5ND30-0XB0 ürünün sipariş kodudur.
siemens tia portal v16 s7 1200 cpu ornek proje 1 1 analog giris modulu input module
Siemens TIA Portal PLC Analog Input Ekleme

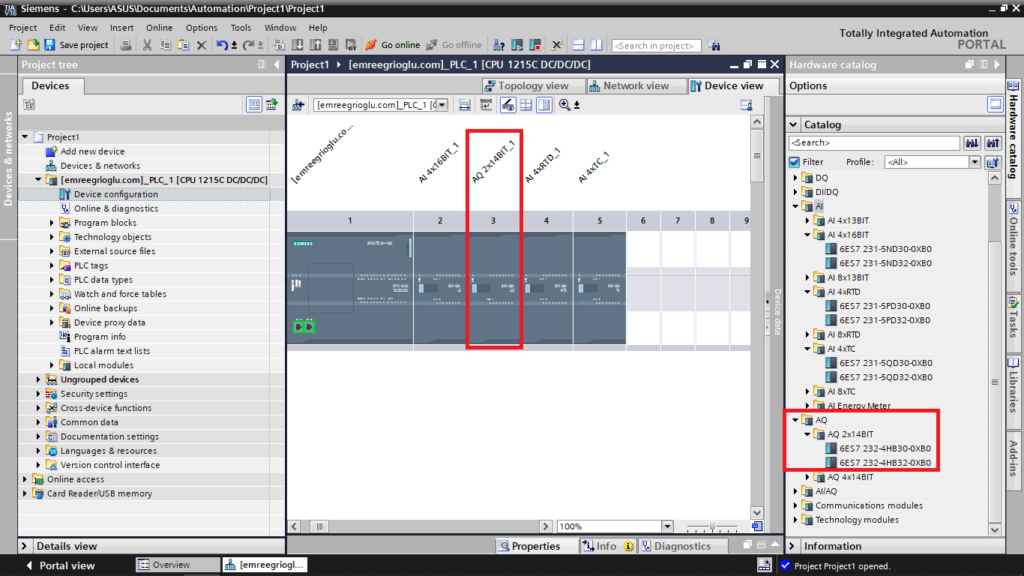

Analog Modül Ekleme (Output)

Aşağıda bir analog output modülü ekliyoruz. Ayrıca eklenen modül aşağıdaki gibidir.

  • AQ 2x14BIT – Output
  • 6ES7 232-4HB30-0XB0 ürünün sipariş kodudur.
siemens tia portal v16 s7 1200 cpu ornek proje 1 2 analog giris modulu input module
Siemens TIA Portal PLC Analog Output Ekleme
thumbnail
Önerilen Yazı
Siemens TIA Portal Dijital Kontrol – Fonksiyon Blok – Hazır Kod

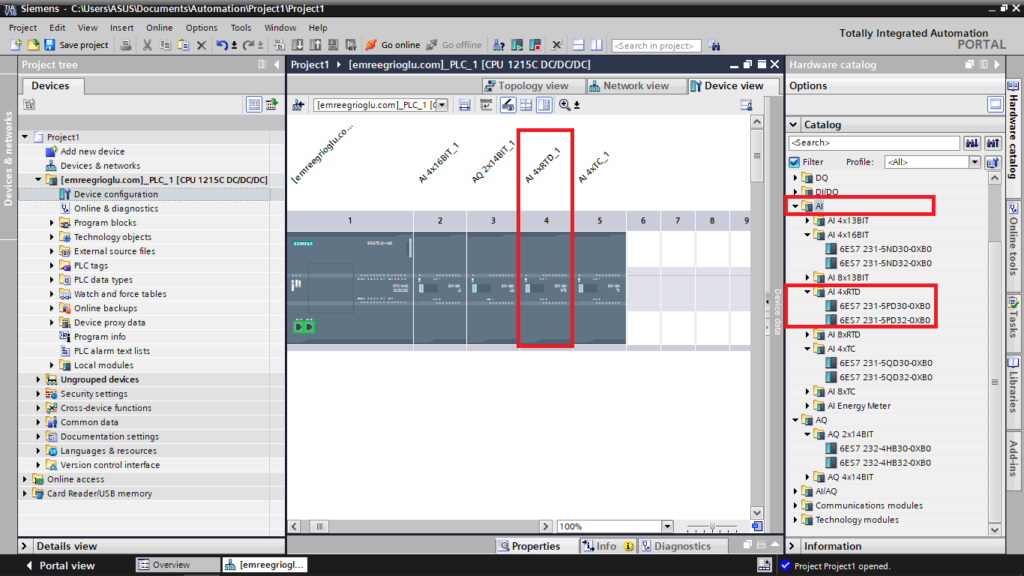

Analog Resistance Temperature Device Ekleme (Input)

Aşağıda bir analog input modülü ekliyoruz. Ayrıca eklenen modül aşağıdaki gibidir.

  • AI 4xRTD – Analog Intput – Resistance Temperature Device – Sıcaklık Sensörü
  • 6ES7 231-5PD30-0XB0 ürünün sipariş kodudur.
siemens tia portal v16 s7 1200 cpu ornek proje 1 3 analog giris modulu input module
Siemens TIA Portal PLC Analog Input – RTD Ekleme

Aşağıda bir analog input modülü ekliyoruz. Ayrıca eklenen modül aşağıdaki gibidir.

Analog Thermocouple Ekleme (Input)

  • AI 4xTC – Analog Input – Thermocouple
  • 6ES7 231-5QD30-0XB0 ürünün sipariş kodudur.
siemens tia portal v16 s7 1200 cpu ornek proje 1 4 analog giris modulu input module
Siemens TIA Portal PLC Analog Input – TC Ekleme

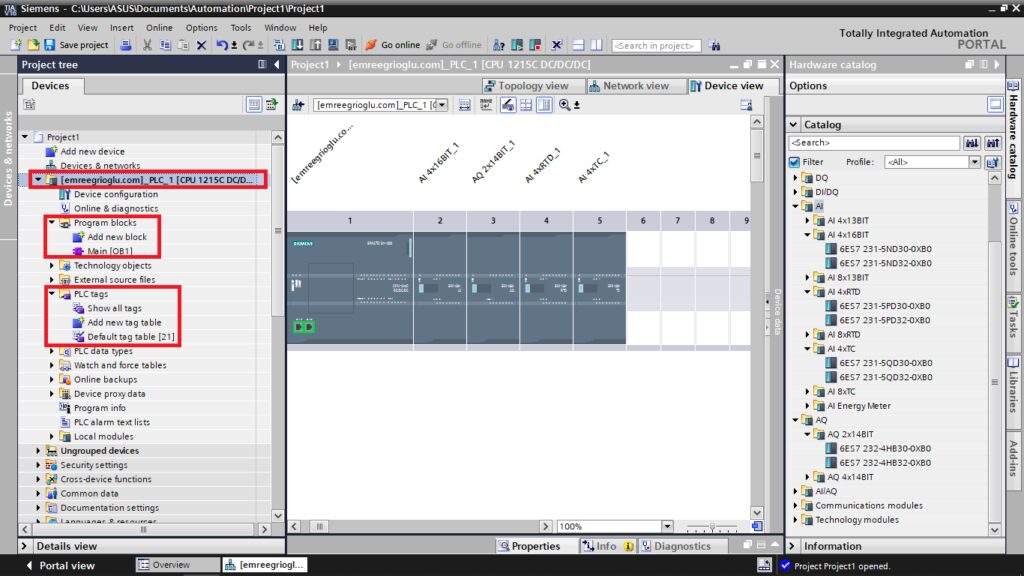

Aşağıdaki resimde de genel olarak bir görüntü ve fikir vermesi adına son halini paylaşmak istedik. Sonuç olarak burada mevcut PLC’yi, programı nereye yazacağımız ve PLC taqs(etiketleri) görüyoruz.

siemens tia portal v16 s7 1200 cpu ornek proje 1 5 analog giris modulu input module
Siemens TIA Portal PLC Devices Genel Görünüm
thumbnail
Önerilen Yazı
Siemens TIA Portal Motor Kontrol -Fonksiyon Blok – Hazır Kod

Aşağıdaki resimde de genel olarak bir görüntü ve fikir vermesi adına son halini paylaşmak istedim. Sonuç olarak burada mevcut PLC’yi, programı nereye yazacağımız ve PLC taqs(etiketler) görüyoruz.

siemens tia portal v16 s7 1200 cpu ornek proje 1 3 program blocks main OB PLC taqs
Siemens TIA Portal PLC Program Blocks – Add New Block – All Network

Program blocks bölümü içerisinde Main[OB1] ana organizasyon bloğumuz olarak karşımıza çıkmaktadır. Yani bu ana bölümden program çalıştırılır. İleri seviyede bir projeyi açıp baktığımızda tüm detaylar toplanıp son olarak bu bölümde çalıştırılır. Yani projenin çalıştığı ana bölümdür.

Ayrıca Main[OB1] çift tıklandığında hemen network alanı çıkmaktadır. Yani bu alan bir ladder yazım dilini göstermektedir. Bu alanda projeye ait yazılımı gerçekleştiriyoruz. Birden çok network yer alabilir. Zaten satır satır işleme alınmaktadır. İleri de bunlarında kurallarını anlatacağım bir yazı yazacağım.

Basic instructions bölümünde yer alanlar ise bizlerin projemizde kullanacağı komutlar olarak karşımıza çıkmaktadır.

siemens tia portal v16 s7 1200 cpu ornek proje 1 4 main OB network yazim yeri
Siemens TIA Portal PLC Program Blocks – Add New Block – All Network

Son olarak ek üzerinde sarı bir yıldız yer almaktadır. Buna tıkladığımızda hemen bir sekme açılacaktır. Bu sekmede sık kullandığımız öğeleri ekleyebiliriz. Bu şekilde daha hızlı olarak projelerimize ekleyebiliriz. Sağ kısımda Favorites bölümüne ekleme yapabiliriz.

siemens tia portal v16 s7 1200 cpu ornek proje 1 5 main OB network yazim yeri favorites yeri
Siemens TIA Portal PLC Program Organizasyon Bloğu – OB1
