2 Adet Asenkron Motor Sıralı Çalıştırma

2 Adet Motor Sıralı Çalıştırma

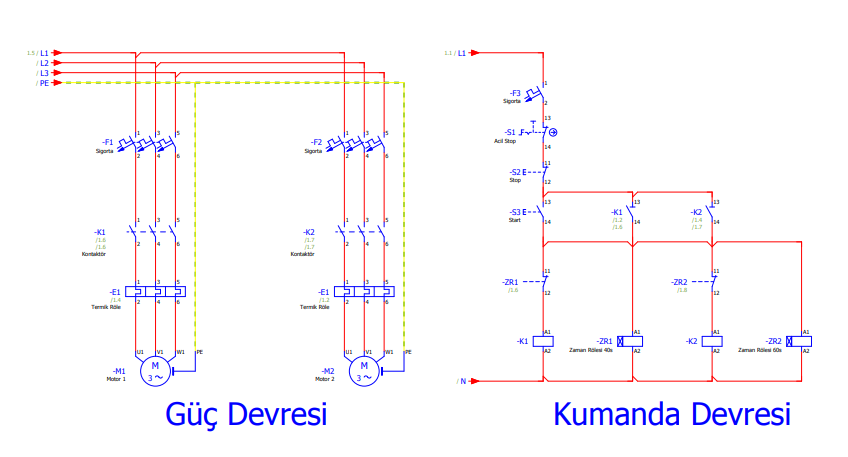

3 Fazlı 2 adet asenkron motorun aşağıdaki şekilde çalışmasına ait güç ve kumanda devresi yer almaktadır.

• Start butonuna basıldığında her iki motorda devreye girecektir.
• 1. Motor 40 sn sonra duracaktır.
• 2. Motor da birinci motor durduktan 20 sn sonra duracaktır.
• Stop butonuna basıldığında her ne konumda olursa olsun her iki motorda duracaktır.

Önerilen Yazı

3 Adet Motor Sıralı Çalıştırma Güç ve Kumanda Devresi

Motorların sıralı çalışmasına ait güç ve kumanda devresinin çalışması aşağıdaki gibidir;

• S3 butonuna basıldığında K1 ve K2 kontaktörü çekecektir ve normalde açık olan kontakları ile mühürleme yaparak elimizi S3 butonundan çeksek dahi çalışmaya devam edecektir.
• Aynı zamanda ZR1 zaman rölesi de S3 anahtarı ile birlikte ayarlanan süre sonunda K1 kontaktörünün enerjisini kesecek ve Motor 1’in çalışmasını durduracaktır.
• Aynı zamanda ZR2 zaman rölesi de S3 anahtarı ile birlikte ayarlanan süre sonunda K2 kontaktörünün enerjisini kesecek ve Motor 2’nin çalışmasını durduracaktır.
• S1 veya S2 butonlarıyla acil bir durumda her iki motorunda çalışmasını durdurabiliriz.
