Siemens TIA Portal Valf Kontrol – Fonksiyon Blok – Hazır Kod

Siemens TIA Portal valf kontrol fonksiyon bloğu ile projelerimizde rahatça kullanabileceğimiz hazır kod örneğini inceleyeceğiz. Başka bir deyişle kod örneklerini Siemens doğrudan kendisi hazırlayıp sayfalarında bunları kullanıcılarına sunmaktadır. Ayrıca daha önce paylaşmış olduğumuz hazır kod örneklerine buradan ulaşabilirsiniz.

Fonksiyon bloğu yapısıyla ilgili daha önce motor kontrol fonksiyon bloğu hazır kodlarını verdiğim yazımda kısaca anlatmıştım. Valf kontrol bloğunda açık veya kapalı olarak kontrol edilmektedir. Ancak oransal bir işlem gerçekleşmemektedir.

Valf Fonksiyon Bloğu

Aşağıdaki resimde Organizasyon Bloğu (OB1), Valf fonksiyon bloğuna ait (FB630) ve Valf bloğuna ait data bloğu (DB630) karşımıza çıkmaktadır.

Aşağıdaki resimde de valf çalışmasına ait fonksiyon bloğu yer almaktadır ve bu bloğun input / output giriş bilgileri gözükmektedir. Comment bölümünden açıklamaları görebilirsiniz.

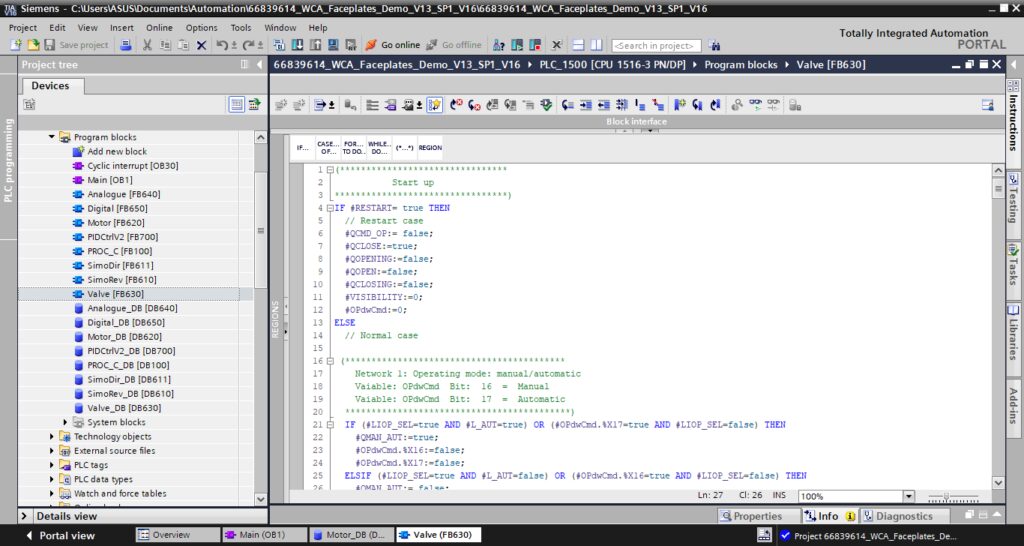

Aşağıdaki resimde valf fonksiyon bloğuna ait kodlamanın yer aldığı bölüm olarak karşımıza çıkmaktadır. Aynı zamanda SCL programlama dili ile gerçekleştirilmiştir. Başka deyişle, SCL açılımı Structured Control Language (yapılandırılmış kontrol dil) olarak karşımıza çıkmaktadır.

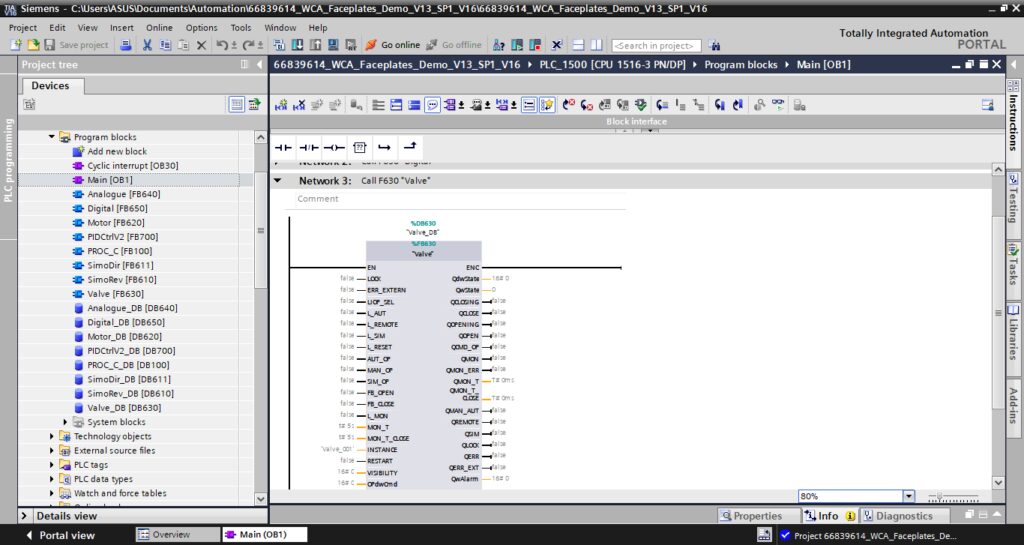

Aşağıdaki resimde de oluşturulan valf fonksiyon bloğunun ön görünüşünü görebilmekteyiz.

Valf Kontrol Input Parametreleri

Aşağıdaki resimde de blok içerisindeki giriş (input) verileri açıklamalı bir şekilde yer almaktadır. Mesela tüm parametre değerleri ve açıklamaları gibi birçok ayrıntıya erişebilirsiniz.

Parameters	Data Type	Default Setting	Description
EN	BOOL	FALSE	Release
LOCK	BOOL	FALSE	1 = Interlock pending
ERR_EXTERN	BOOL	FALSE	1 = external error
LIOP_SEL	BOOL	FALSE	0 = operator, 1 = interconnection
L_AUT	BOOL	FALSE	0 =manual, 1 = automatic
L_REMOTE	BOOL	FALSE	0 = local, 1 = remote
L_SIM	BOOL	FALSE	0 = process, 1 = simulation
L_RESET	BOOL	FALSE	Reset errors (pos. edge)
AUT_OP	BOOL	FALSE	0 = close, 1 = open (automatic mode, pos. edge)
MAN_OP	BOOL	FALSE	0 = close, 1 = open (manual mode, pos. edge)
SIM_OP	BOOL	FALSE	0 = close, 1 = open (simulation mode)
FB_OPEN	BOOL	FALSE	1 = feedback valve OPEN
FB_CLOSE	BOOL	FALSE	1 = feedback valve CLOSED
L_MON	BOOL	TRUE	1 = feedback monitoring ON
MON_T	TIME	T#5S	Monitoring time (opening)
MON_T_CLOSE	TIME	T#5S	Monitoring time (closing)
INSTANCE	STRING[16]	Ventil_001	Filter attribute for alarms, labeling of title bar
RESTART	BOOL	FALSE	Initializing at restart
VISIBILITY	BYTE	B#16#0	Representation of screen window
OPdwCmd	DWORD	DW#16#0	Control tag (HMI)

Valf Kontrol Output Parametreleri

Aşağıdaki resimde de blok içerisindeki çıkış (output) verileri açıklamalı bir şekilde yer almaktadır. Mesela tüm parametre değerleri ve açıklamaları gibi birçok ayrıntıya erişebilirsiniz.

Parameters	Data Type	Default Setting	Description
QdwState	DWORD	DQ#130	Status tag (HIM)
QwState	INT	0	Valve status tag
QCLOSING	BOOL	FALSE	1 = Valve closing
QCLOSE	BOOL	FALSE	1 = Valve is closed
QOPENING	BOOL	FALSE	1 = Valve is opening
QOPEN	BOOL	FALSE	1 = Valve is open
QCMD_OP	BOOL	FALSE	1 = Valve closing 1 = Valve opening
QMON	BOOL	FALSE	1 = Feedback monitoring active
QMON_ERR	BOOL	FALSE	1 = Feedback error
QMON_T	TIME	T#0MS	Current monitoring time opening
QMON_T_CLOSE	TIME	T#0MS	Current monitoring time closing
QMAN_AUT	BOOL	FALSE	0 = manual, 1 = automatic
QREMOTE	BOOL	FALSE	0 = local, 1 = remote
QSIM	BOOL	FALSE	0 = process, 1 = simulation
QLOCK	BOOL	FALSE	1 = Interlock error
QERR	BOOL	FALSE	1 = Error
QERR_EXT	BOOL	FALSE	1 = External error
QwAlarm	WORD	W#16#0	Alarm tag
ENO	BOOL	FALSE	Release

Valf Kontrol Faceplate Icon

SCADA ekranı üzerinde valf kontrol blokun durumuna ait hazır kod sembollerin ne olduğunu aşağıdaki resimde görebiliyoruz.
